男装标准基本纸样设计

一、参考尺寸 男装标准基本纸样在制图方位上依据国际男装成衣以左襟搭右 襟的标准。

衣身基本纸样绘制只需要胸围和背长尺寸即可，

胸围 88cm，

背长（通过计算得取颈椎点高减腰围高即可得到）42.5cm。

袖长55.5cm，袖窿长（AH）从已完成的衣身基本纸样中测得。

二、计算各主要部位尺寸 半胸围=胸围/2+1.3=45.8（cm）

AH/8=5.2（cm）

AH/3=14（cm）

AH/2=21（cm）

袖窿深=落肩度+AH/3=21.6（cm）

后背宽=胸围/4-AH/8=17（cm）

前胸宽=半胸围-（后背宽+AH/8+1.3）=22.3（cm）

胸围/12=7.4（cm） 腰围/4-1.3=15.5（cm）

腰围/4+1.3=18.1（cm）

臀围/2+1.3=47.7（cm）

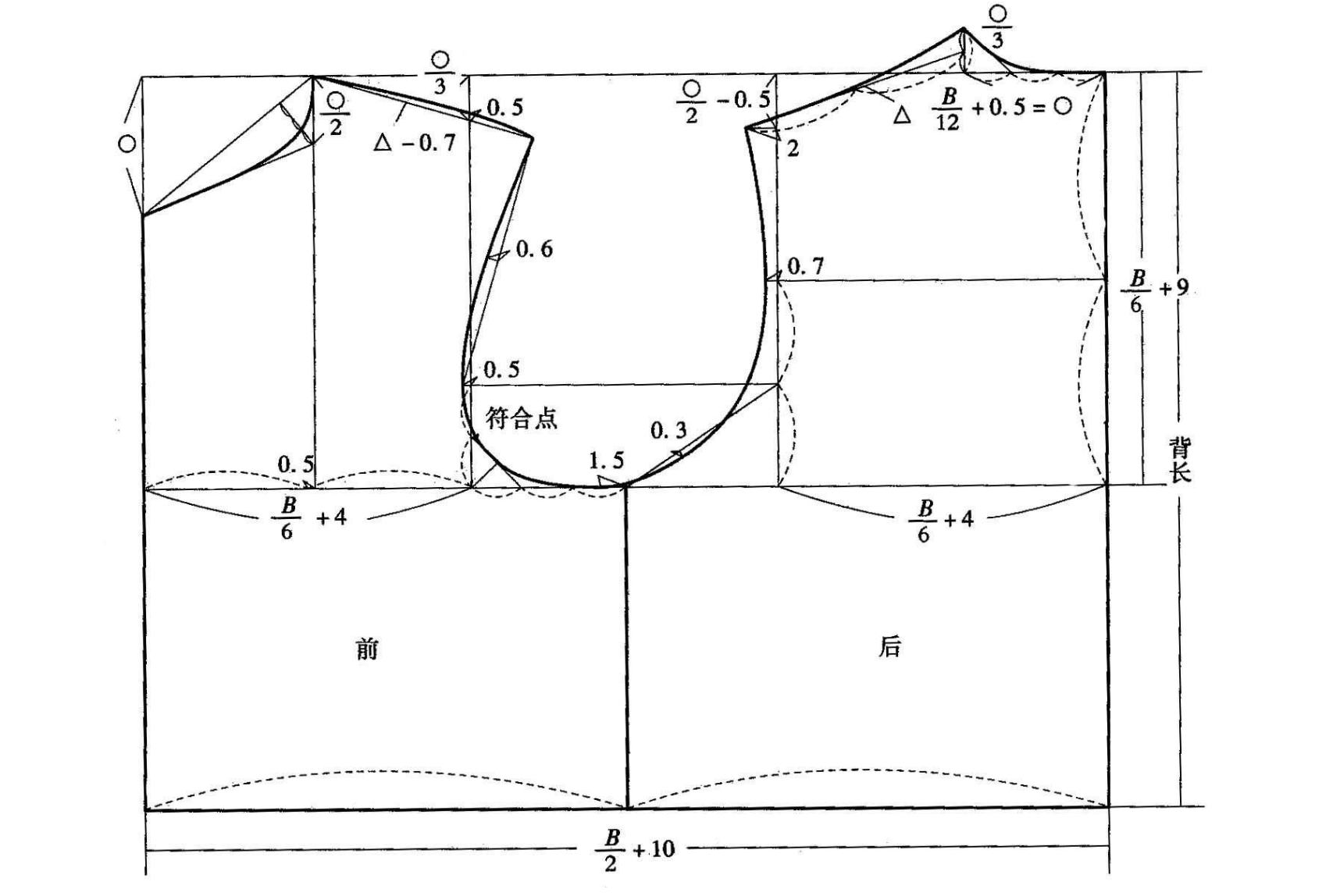

三、男装标准上衣原型纸样绘制过程

首先，画出半胸围和背长所构成的外轮廓方形及各重要部位辅助线

其次，在重要部位辅助线的基础上根据各部位尺寸要求寻求关键 点，并将各关键点依次连接完成原型结构制图。

四、男装标准袖子原型纸样绘制过程

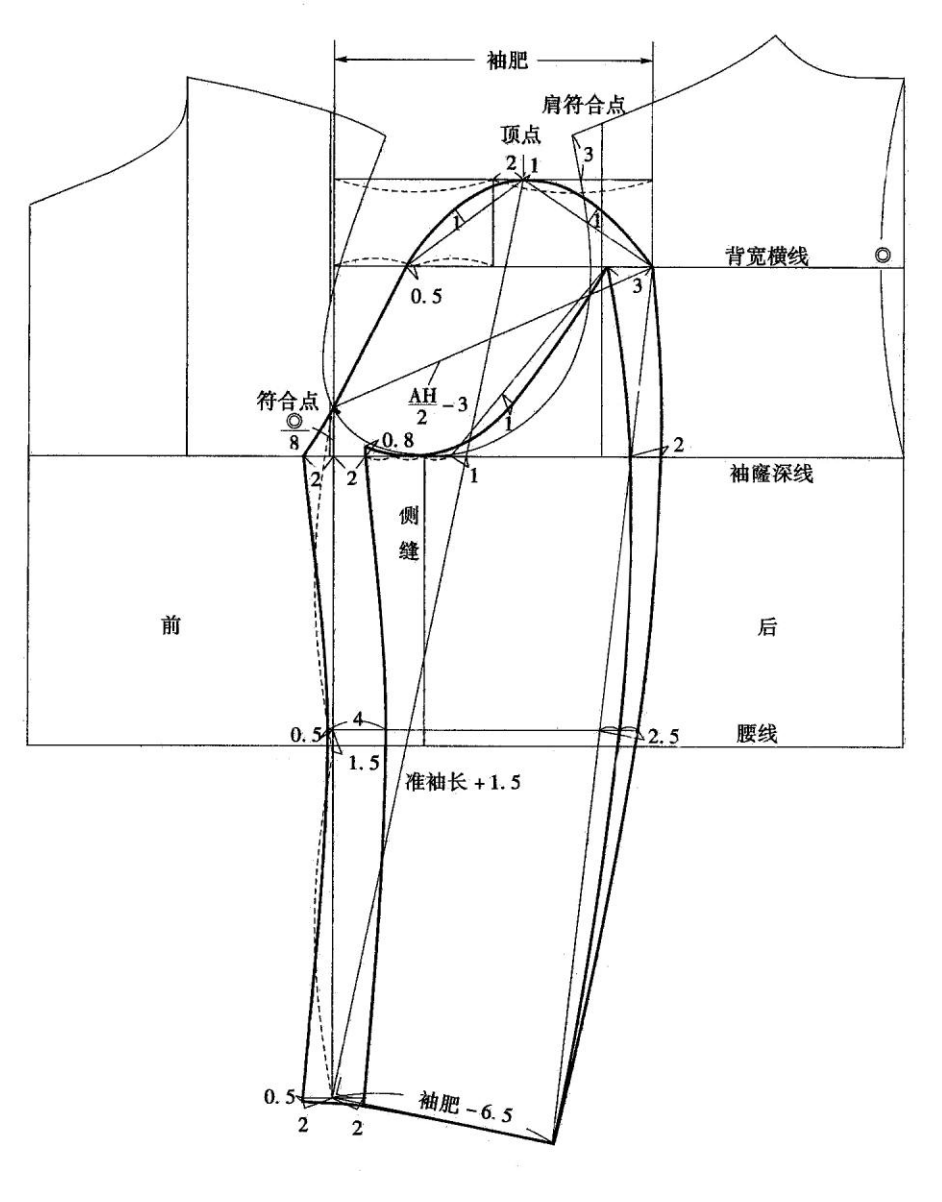

二片袖绘制过程： 首先，根据袖符合点、 背宽线和AH/2-3.5cm所构 成的袖山外轮廓方形并绘 制各主要部位辅助线；其 次，在袖山辅助线的基础 上寻求关键点，并将各关 键点依次连接完成袖子原 型结构制图；最后，按图 示完成袖口弧线。

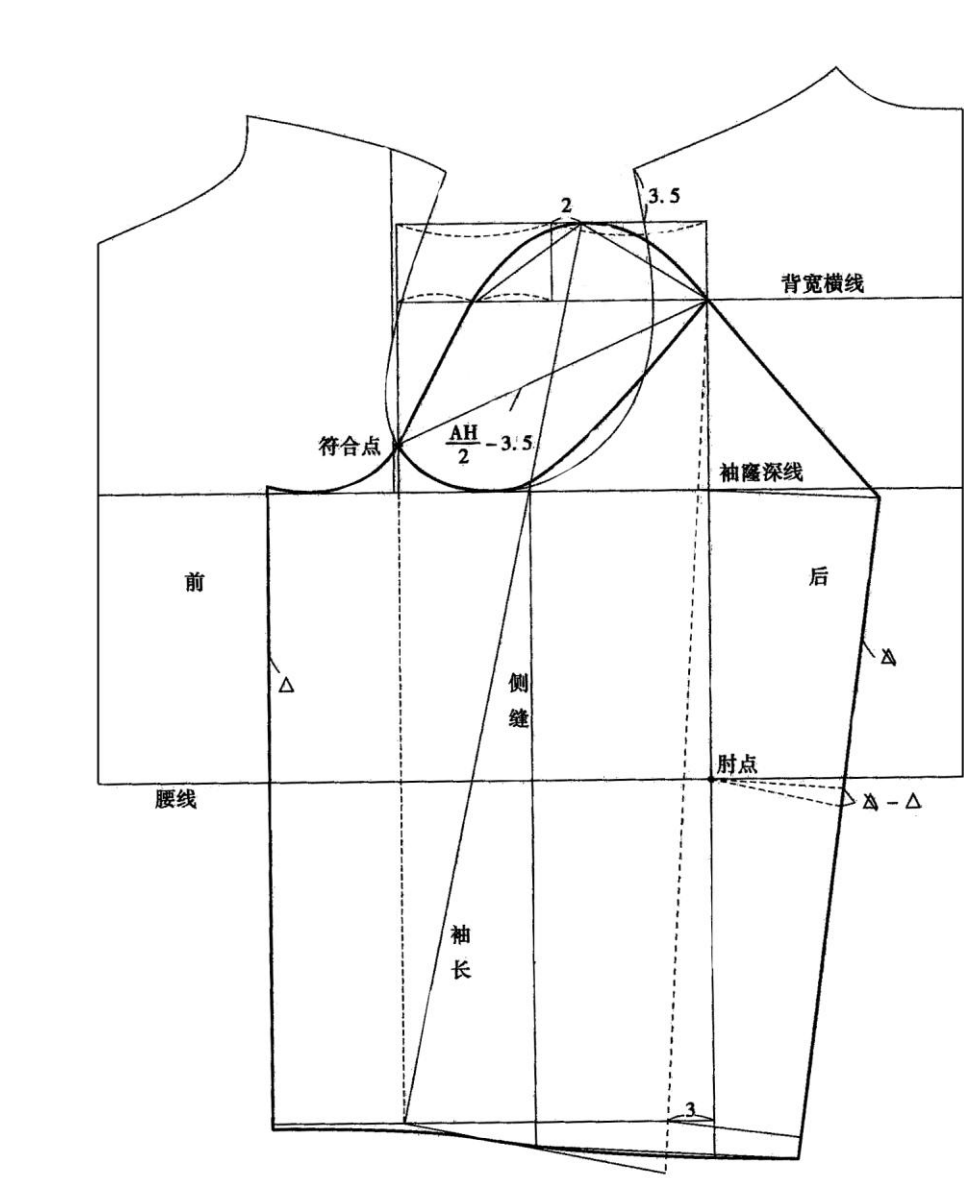

一片袖绘制过程： 在二片袖绘制图的基础 上，再按图示完成一片袖的 绘制。
